GemRed數顯千分表 | 詳細操作教程

2025-06-13 15:37

1009

告別復雜操作！

GemRed五按鍵數顯千分表

憑借便捷的操作和高穩定性

成為車間測量新寵

這份詳細教程助你快速上手

第一部分：測量前的準備

1、電池安裝：取出抽屜式電池倉，CR2032電池負極朝上進行安裝。

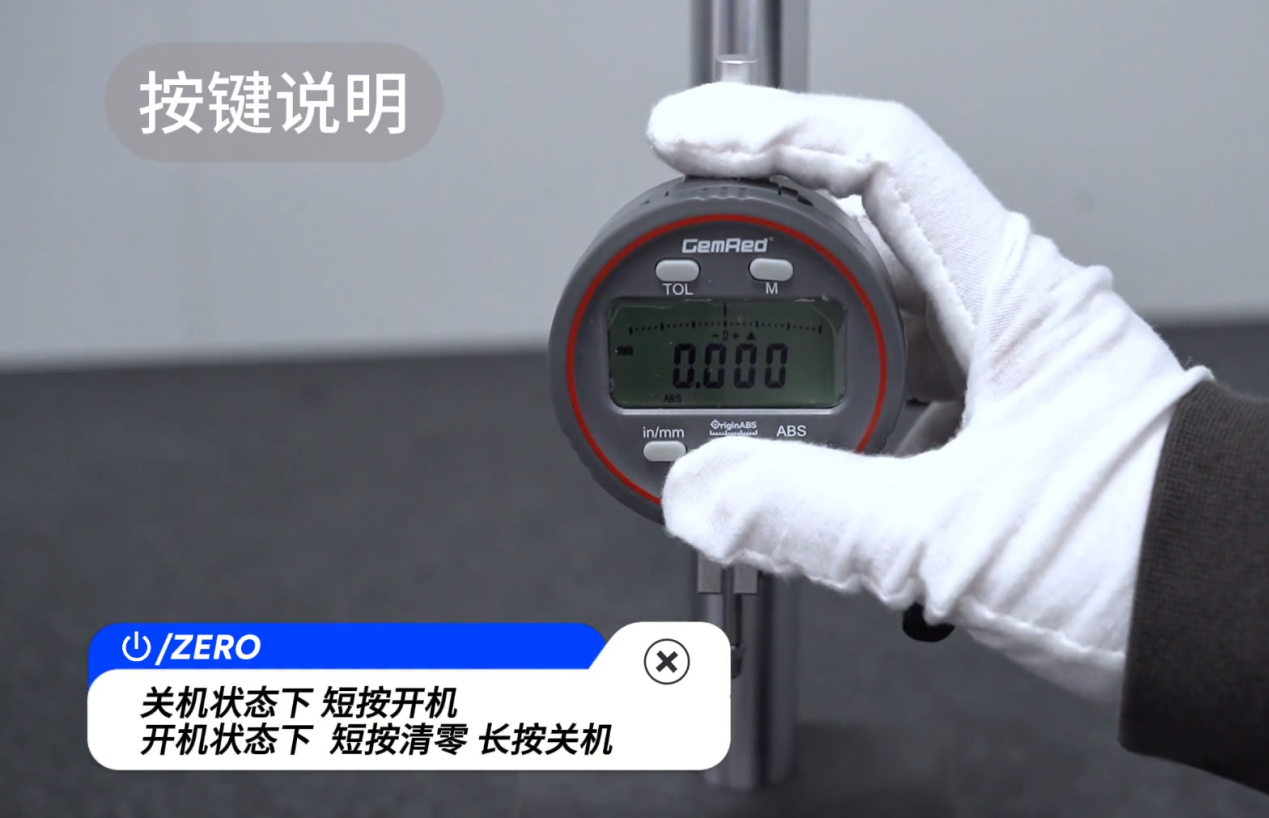

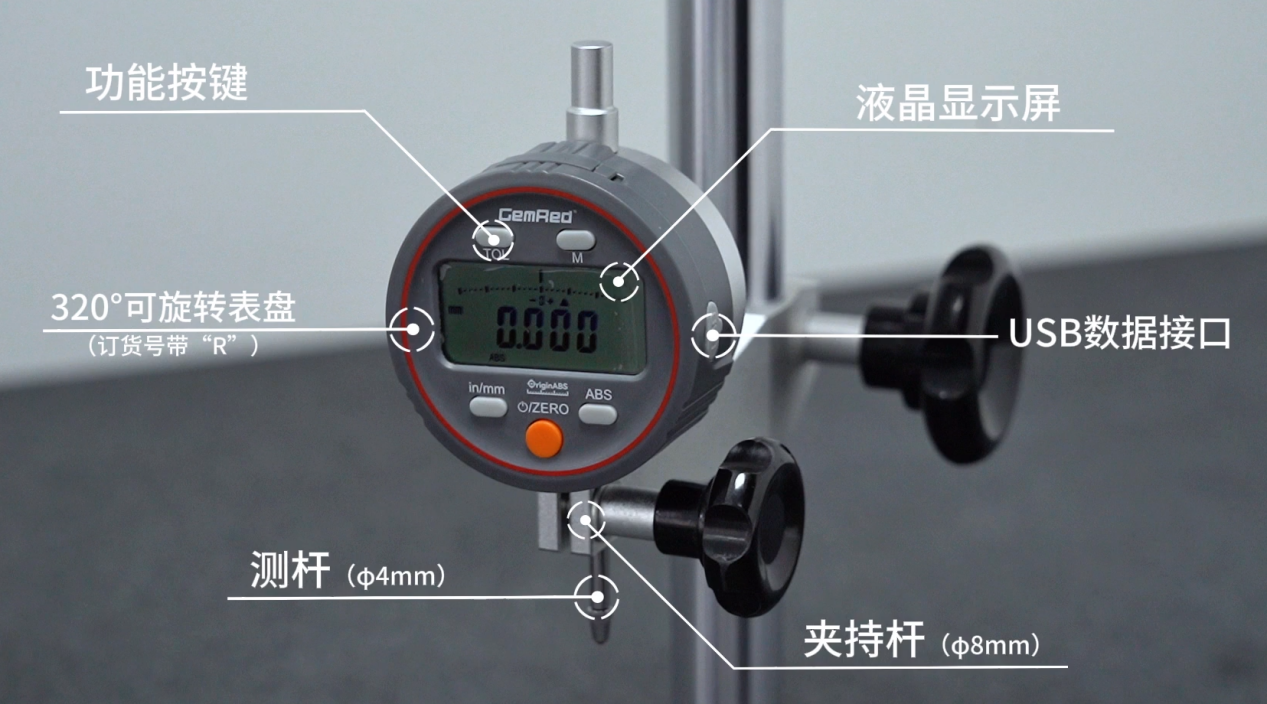

2、量表的安裝與啟動

將千分表穩固夾在表架，測頭垂直對準待測面（如光滑金屬塊）。短按電源鍵，屏幕顯示“0.000”，長按電源鍵關機（在開機狀態下短按清零）。

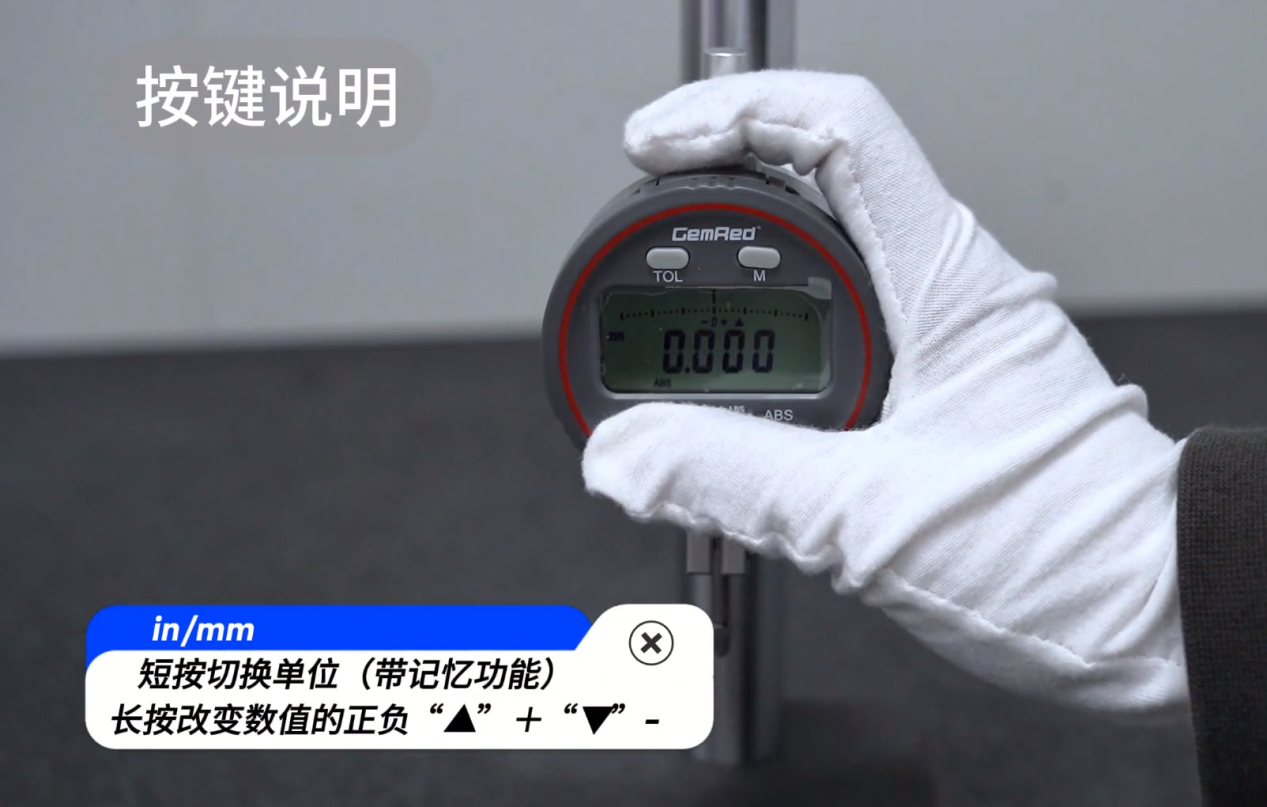

3、單位切換/正負號切換

短按切換單位（in/mm）；長按改變數值正負號。

第二部分：各種測量模式介紹

1、ABS絕對測量模式

顯示實際位移量（如測厚直接讀數），晶瑞傳感千分表采用絕對型傳感技術，能確保一次校準預設，長期有效，不需要頻繁設置。即使關機后重新開機，起始值不會丟失，可以直接進行測量。工廠車間大批量測量同尺寸工件，流水作業更加精準高效。場景1：當被測物理論尺寸≠0時（如標準工件應為10mm）

操作：借助10mm標準量塊，預設起始值為10.000

效果：后續測量直接顯示實際位移量，例如測出“10.003” ，即工件厚度為10.003。

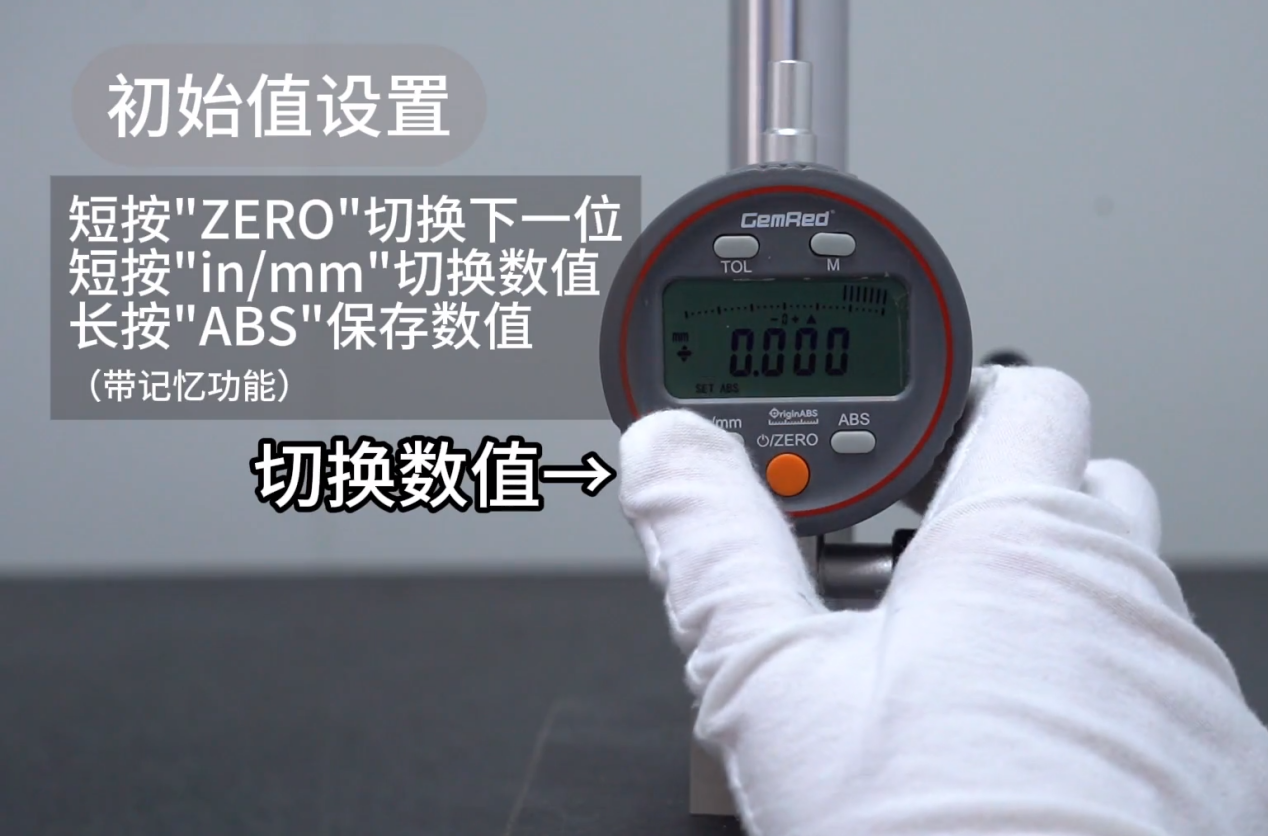

>>>>>絕對測量該如何預設起始值？

短按ABS鍵，進入絕對測量模式后，長按ABS鍵進入起始值預設狀態，SET符號閃爍時，短按ZERO鍵切換位數，短按in/mm鍵設置具體數值，完成數值設置后，長按ABS鍵保存數值。再次使用時，只需短按ABS鍵即可喚起該預設值。

2、ZERO相對測量模式

進入相對測量模式，測頭輕觸新基準面按ZERO鍵清零，再接觸新測量面，此時液晶顯示相對變化量（如零件變形量），特別適合過程監控、磨損分析與快速比對。相對測量的本質是專注捕捉兩次測量數值的變化量，使用起來十分靈活，場景多樣，例如：

場景1：軸類零件磨損檢測
操作：測新銷軸→ 按ZERO鍵（設為新基準）→測舊銷軸→ 液晶顯示-0.25mm
結論：負號表示磨損，直徑縮小0.25mm

場景2：墊片厚度批量分選——100個墊片需分成＞0.1mm/＜0.1mm兩組

操作：測標準墊片→按ZERO鍵（設為新基準）→測量任意墊片

結論：顯示+0.05→ 丟入厚組（比標準厚0.05mm）；顯示-0.12→ 丟入薄組（比標準薄0.12mm）

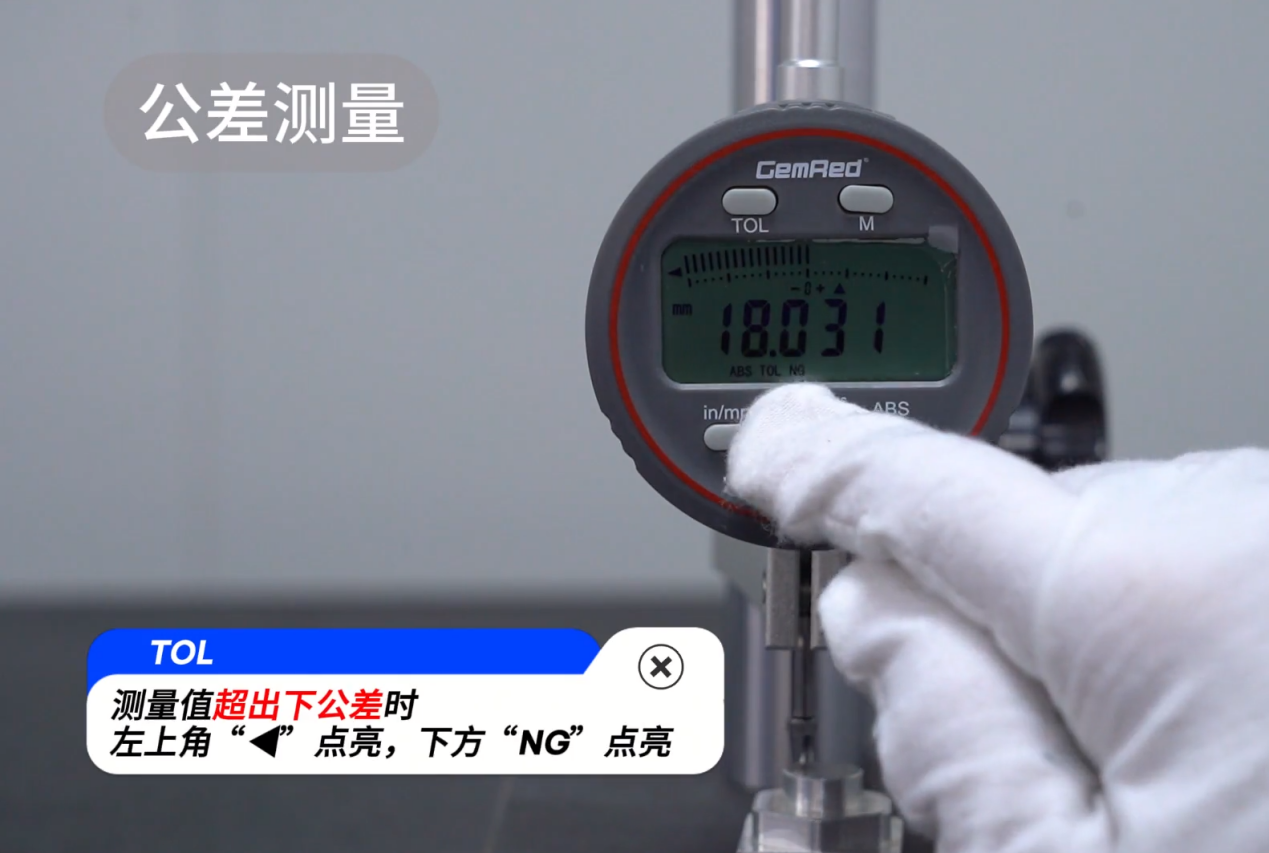

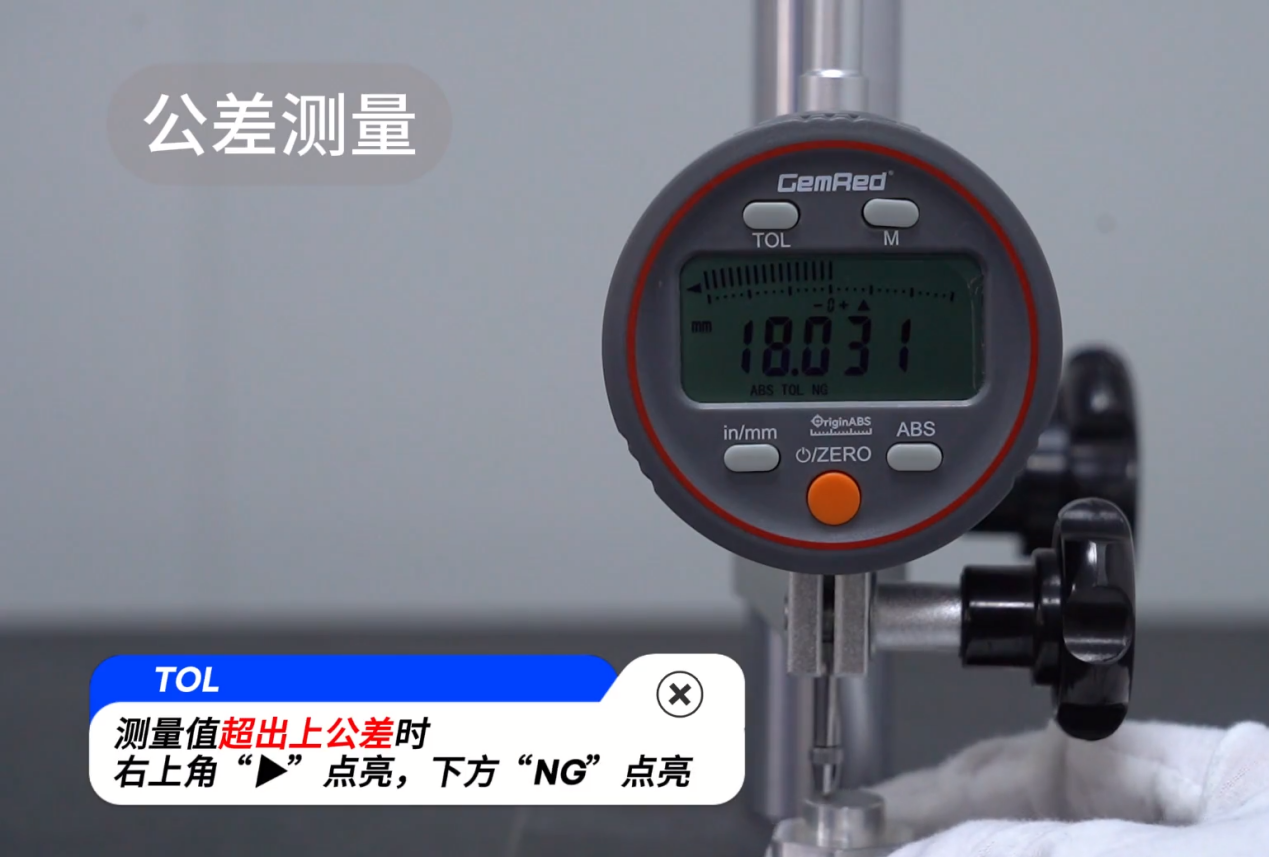

3、TOL公差測量模式

公差測量是前兩個測量模式的“進階版”，可以提前設置好公差范圍，幫助用戶直接判斷零件是否合格，原來需要工人對照圖紙看數據，現在直接看提示符號就行。除了工件合格判斷，還可用于軸承磨損檢測、平面度檢測。

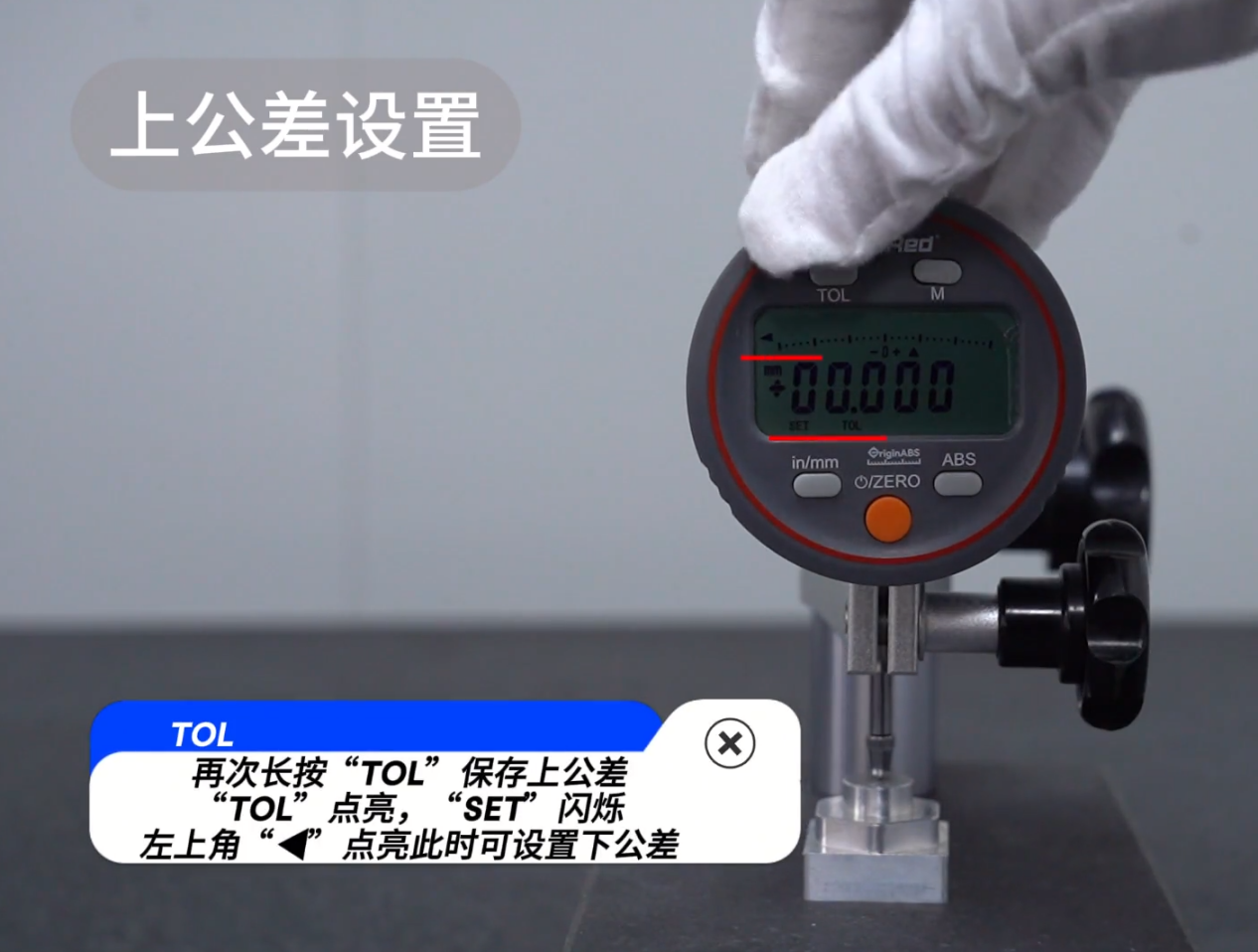

>>>>>公差測量該如何預設起始值？

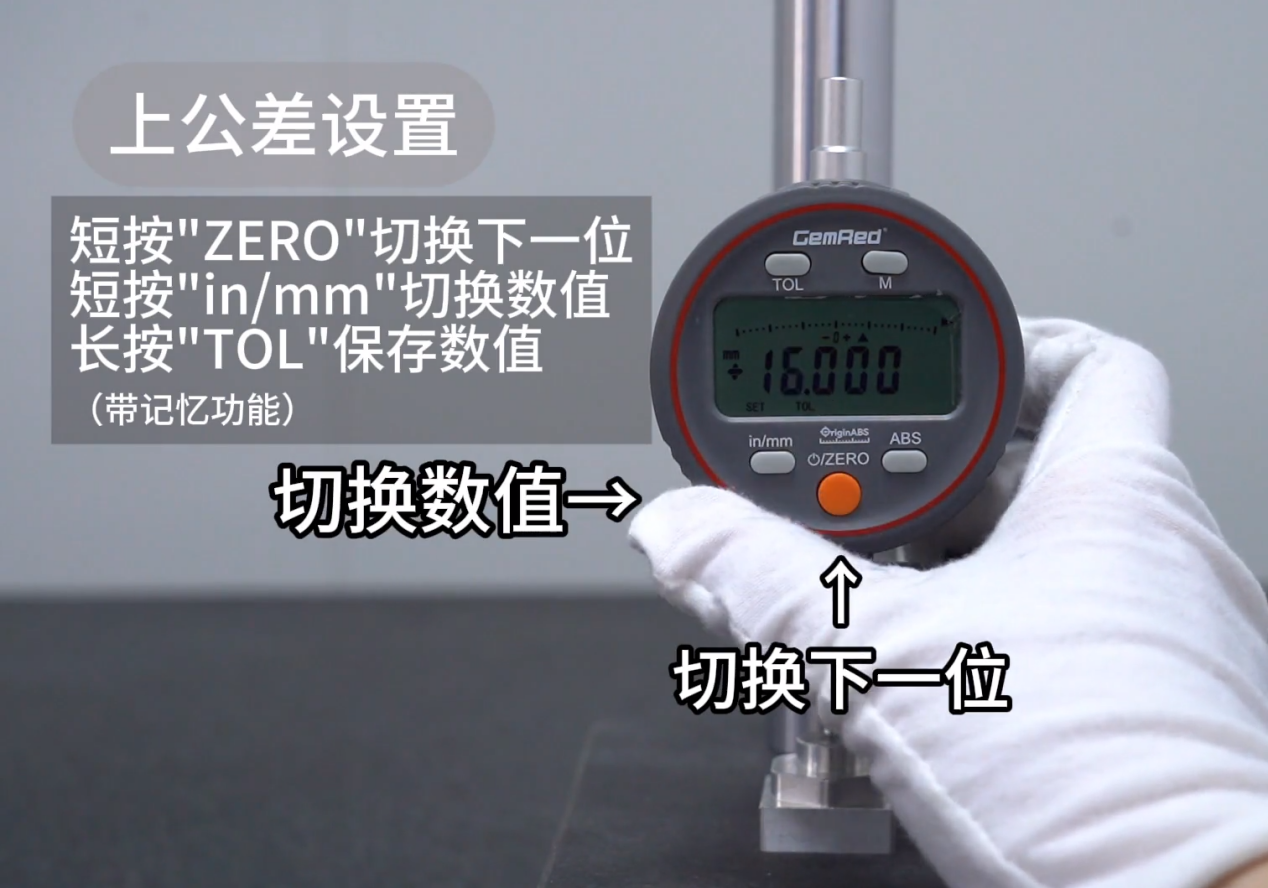

量表在設置公差前需歸零校準，短按TOL鍵進入公差測量模式后，長按TOL鍵進入起始值預設狀態，SET符號閃爍時，短按ZERO鍵切換位數，短按in/mm鍵設置具體數值，完成數值設置后，長按TOL鍵保存數值。再次使用時，只需短按TOL鍵即可喚起該預設值。

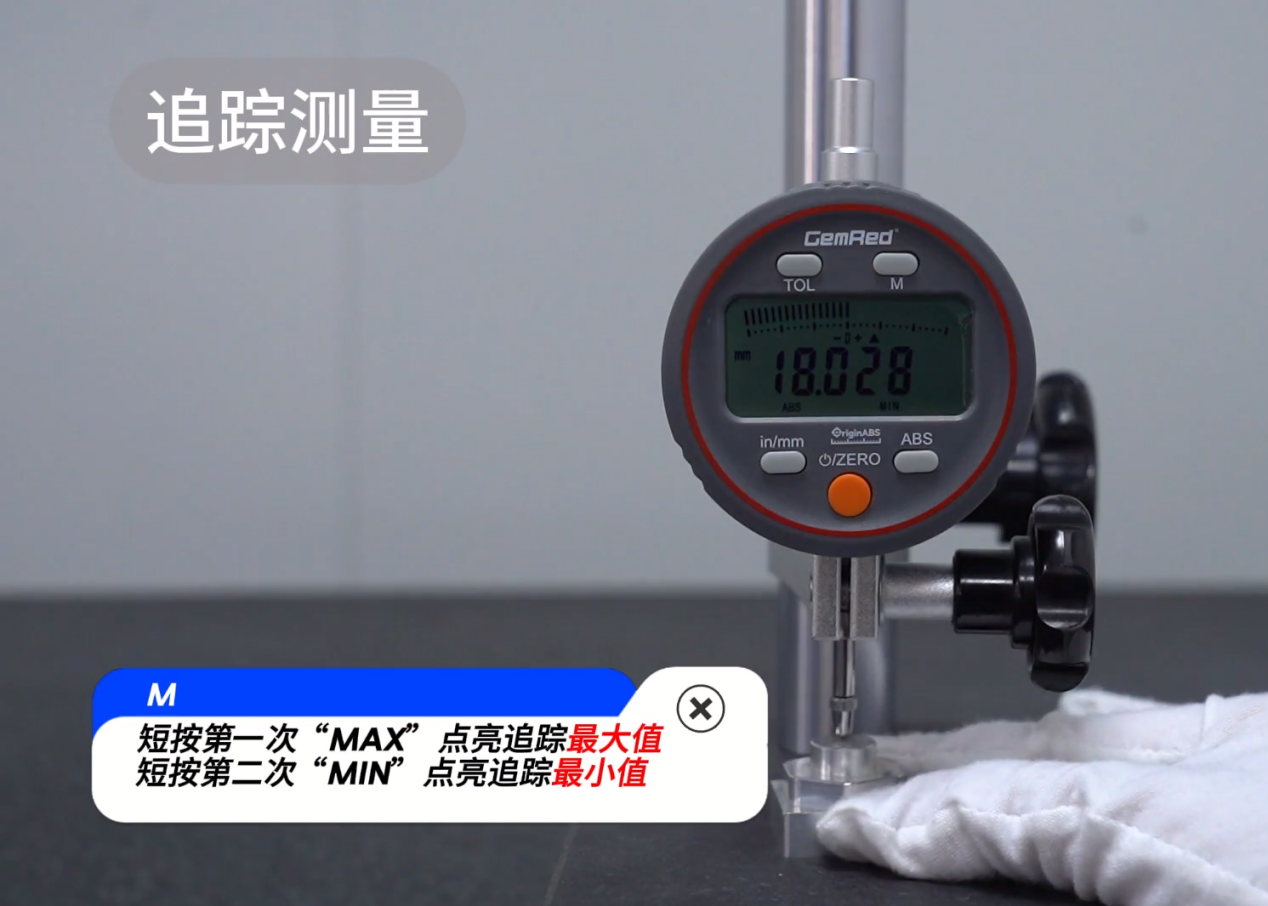

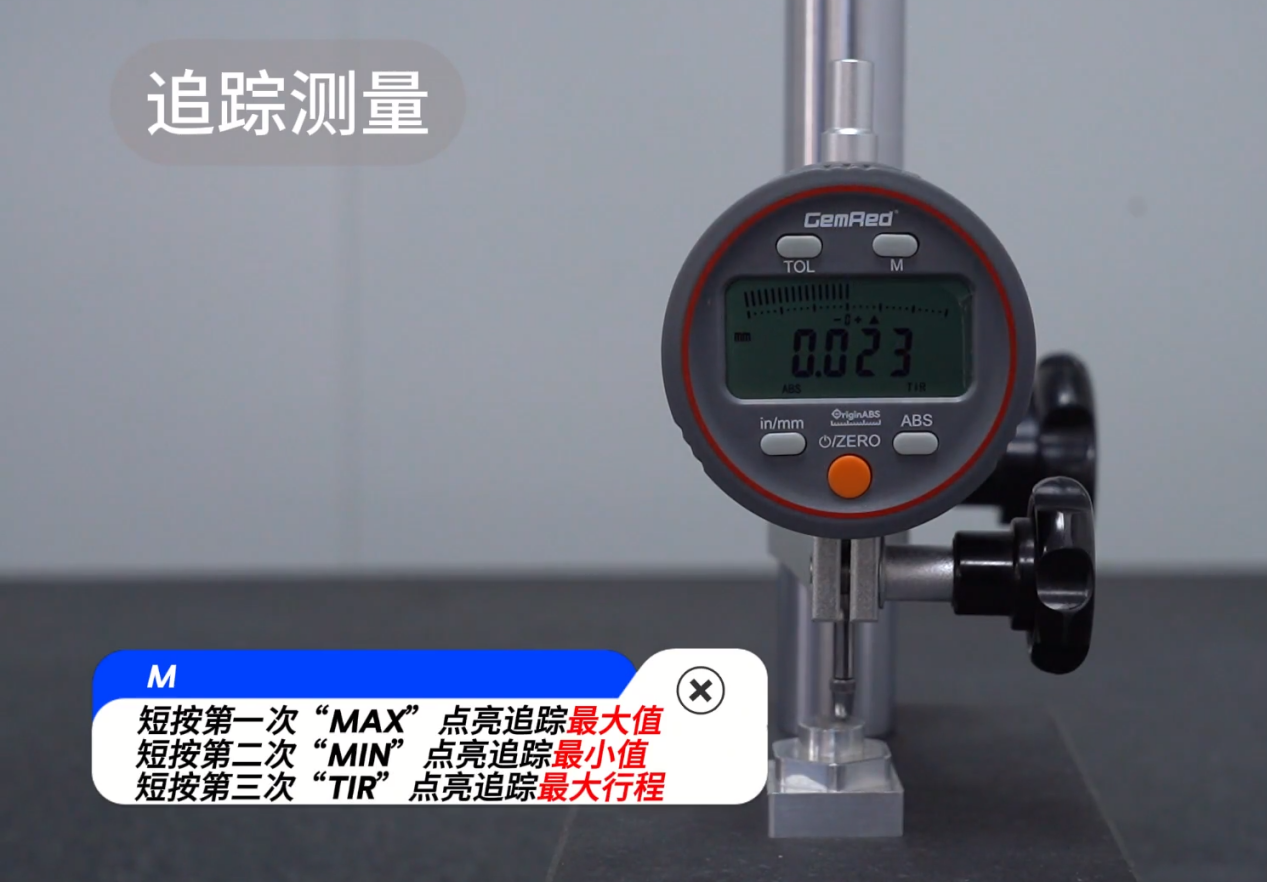

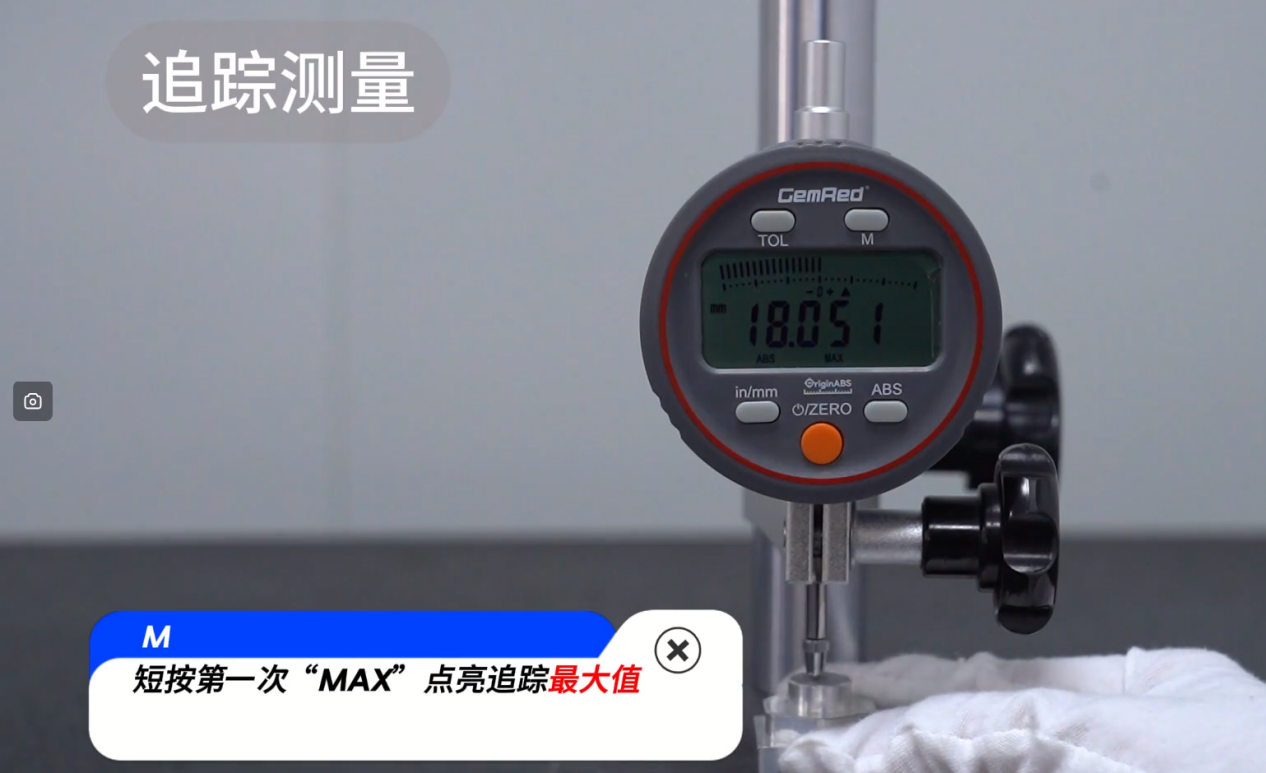

4、MAX/MIN追蹤模

這個測量模式用于動態捕捉最大最小值，按鍵操作相對簡單，易于理解。常見的使用場景有：軸類零件圓跳動檢測、機床導軌直線度快速診斷、電池極片壓實厚度監控、軸承游隙動態檢測、輔助快速判斷工件的平面度（非嚴格符合ISO定義，但可快速判斷異常）等。我們要清楚晶瑞傳感千分表追蹤模式下，這些符號的含義：

MAX模式：全程記錄最大壓入量（最高點/最厚值）

MIN模式：全程記錄最小壓入量（最低點/最薄值）

TIR Δ值：MAX-MIN =波動范圍（如圓跳動/平面度）
